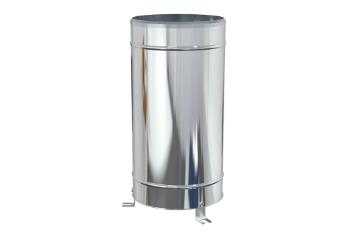

本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測 要求》要求。 本儀器的核心部件翻斗采用了三維流線型設計，全不銹鋼材質，使翻斗翻水更加流暢， 且具有自滌灰塵、容易清洗的功能。
構造特點
本儀器由雨量計殼體、承雨口、漏斗、翻斗支撐、上翻斗雨量調節支架、 上翻斗、匯集漏斗、計數翻斗雨量調節支架、計數翻斗、干簧管安裝架、軸承螺釘、出水 漏斗、腿部支架、干簧管、水平泡、調節支撐板、控制盒、調平裝置、接線端子、雨量計 底座等組成。其中，雨量計底座上安裝有翻斗軸承、圓水平泡和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中， 本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。
本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻 水性能更好且易清洗維護。 本儀器的翻斗上裝有恒磁鋼，干簧管支架上裝有干簧管，儀器出廠時磁鋼與干簧管均 已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。
本儀器出廠時已將翻斗傾角調整螺絲鎖定在最佳傾角基點位置上并對傾角螺釘作了點 紅漆漆封處理，用戶現場安裝儀器時只需將儀器整體按照本說明書相關要求將水平泡調整 到位于中心位置即可投入使用，不必現場再調整翻斗傾角。
主要技術指標
| 雨量計筒直徑 | Φ200mm | |
| 分辨率 | 0.2mm/0.1mm | |
| 刃口銳角 | 40°～45° | |
| 輸出方式 |
485型、 4~20mA/0~2V/0~5V/0~10V、 脈沖型 |
|
| 工作溫度 | 0～55℃ | |
| 工作濕度 | <95%(40℃) | |
| 儲存溫度 | -40～125℃ | |
| 儲存濕度 | ＜80%（無凝結） | |
| 測量誤差 | ≤±3% | |
| 雨強范圍 |
0mm～4mm/min 允許通過最大雨強8mm/min |
|
| 485型、模擬量型、485型（10要素） | 供電范圍 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脈沖型 | 承受電壓 | ≤100V |
| 承受電流 | ≤0.5A | |
